直流双电源切换装置

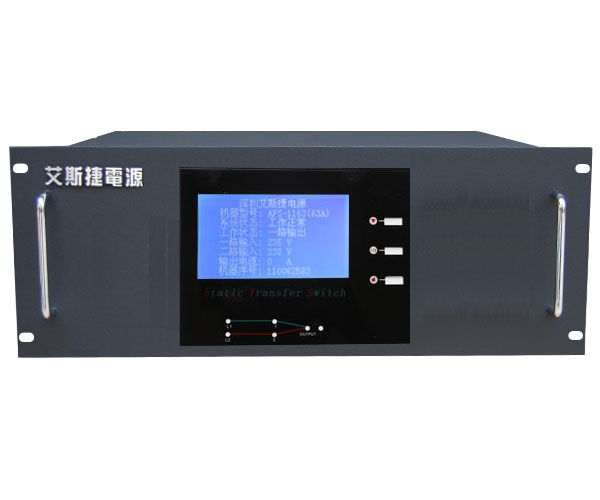

名称:直流双电源切换装置  型号:ASJ-DC-30A
上一条      下一条
产品名称直流双电源转换开关
产品型号:ASJ-DC-30A(24V/48V/110V/220V)

ASJ-DC系列直流双电源转换开关简介:
      ASJ-DC直流双电源转换开关为电源二选一自动切换系统,正常工作状态下,在主电源处于正常的电压范围内,负载一直连接于主电源(默认一路为主电源)。在主电源发生故障时,负载自动切换到备用电源,主电源恢复正常后,负载又可切换到主电源。采用先断后通(Break before Conduct)的切换方式,可以实现两路直流电源之间的不间断切换, 为单电源负载提供双母线供电;ASJ-DC直流双电源转换开关拥有高性能的保护,提升了系统运行的安全性和可靠性。超大LCD界面设计可使人机实现零距离沟通,用户能直观的了解工作状态,输入电压,输出电流。通讯上增加了RS232/RS485端口,用于直流双电源转换开关与PC进行通讯,用户除了可以准确了解输入电压参数、输出电压参数、输出电流参数、工作状态(工作正常或异常、一路工作或二路工作)以外,还可以在PC上直接操作直流双电源转换开关(一路工作和二路工作之间的切换)。使用户轻松地了解设备工作状况。


ASJ-DC直流双电源转换开关为LCD液晶显示,以下为LCD显示屏的操作和显示内容:

▲       ▼    为显示屏翻页键
1/2  为手动切换键(手动切换一路,二路供电)
       喇叭为报警消音键(故障,两路任一路断电或输入过高压过低压时机器会报警,90秒后会自动消音,也可以按此键一秒消音)。
     L1指示灯亮:一路输入正常
     L2指示灯亮:二路输入正常
     1指示灯亮:一路供电状态
     2指示灯亮:二路供电状态
     OUTPUT灯亮:输出正常
     !指示灯亮: 故障,两路任一路断电或输入过高压过低压


性能特点:
■高低压保护功能:当输入低压或超压时,设备会自动转向另一路电源。
■智能检测:当任一时刻,某一路断电(含人工切换),设备会自动切换到另一路,免除人工切换或断电的危险。
■超载保护:当负载超过设备负载的100%-125% 连续30分钟,125%-150%连续20秒,150%-300%连续2S设备将自动关断输出并报警,10秒后自动再次开启。
智能报警功能:
■当断电时,设备会自动启动报警,90秒后自动消音。
■当输入超限时,设备也会自动报警,90秒后自动消音。

手动切换功能:
■两路电源正常时,可随意将负载转向另一路电源供电。
■当任意一路电源断电或超限时,设备会自动锁闭手动、自动切换。
■和谐的人机界面设计,采用LCD液晶显示器,显示运行状态,是人机零距离沟通。
■LCD显示内容:输入电压参数、输出电流参数、工作状态(工作正常或异常、一路工作或二路工作)。
■RS232/RS485接口,用户除了可以准确了解输入电压参数、输出电流参数、工作状态(工作正常或异常、一路工作或二路工作)以外,还可以在PC上直接操作直流双电源转换开关(一路工作和二路工作之间的切换)。

规格参数:
型号
ASJ-DC-30A
输出电流
30A
切换时间
≤2ms(无缝切换)
切换方式
自动/手动


输入
24V/48V/110V/220V±15%

电压
24V/48V/110V/220V±15%
过流
125% 30分钟 150% 20秒 300%2秒马上保护
效率
≥98%
显示
LCD电量参数状态显示
接口管理
RS232/RS485
环境温度
0℃~40℃
环境湿度
10%~90%(不凝露)
外形尺寸
482﹡400﹡177mm(宽*深*高)

注:特殊规格可根据客户要求定制。
本公司产品整机质保两年,终身提供维修保养服务。
