STS静态转换开关

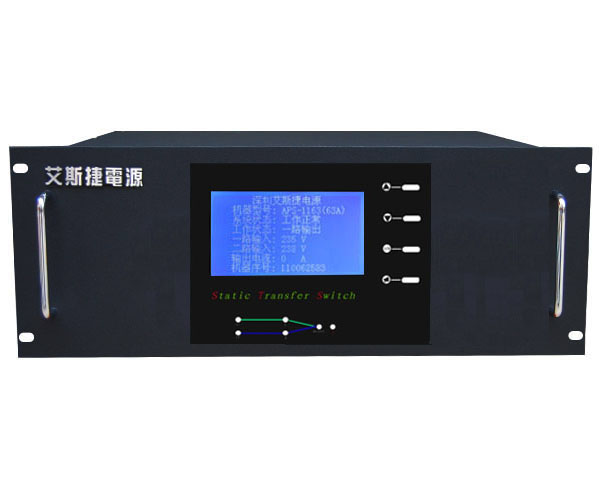

名称:STS静态转换开关  型号:APS-1163
上一条      下一条
产品名称:STS静态转换开关
产品型号:APS-1163(63A)单相220V
APS系列静态转换开关简介:
      APS系列STS是一款高性能、高端产品。除了具备HPS系列静态转换开关的性能以外。APS系列拥有高性能的保护,提升了系统运行的安全性和可靠性。超大LCD界面设计可使人机实现零距离沟通,用户能直观的了解STS的工作状态,输入电压,输出电流。APS系列在通讯上增加了RS232/RS485通讯接口,用于STS与PC进行通讯,使用户轻松地了解STS工作状况。
      STS静态转换开关(Static Transfer Switch)为电源二选一自动切换系统,正常工作状态下,在主电源处于正常的电压范围内,负载一直连接于主电源(默认一路为主电源,二路为备用电源)。在主电源发生故障时,负载自动切换到备用电源,主电源恢复正常后,负载又可切换到主电源。

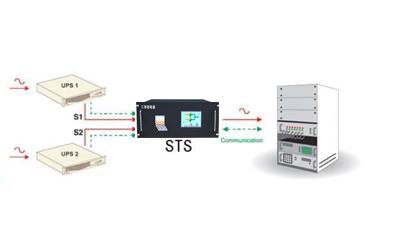

       STS静态转换开关(Static Transfer Switch)采用先断后通(Break before Conduct)的切换方式,可以实现不同输入电源之间的不间断切换, 为单电源负载提供双母线供电,如:
* 非并联UPS系统的n+1冗余
* 不同容量UPS系统的n+1冗余
* 不同型号UPS系统的n+1冗余。

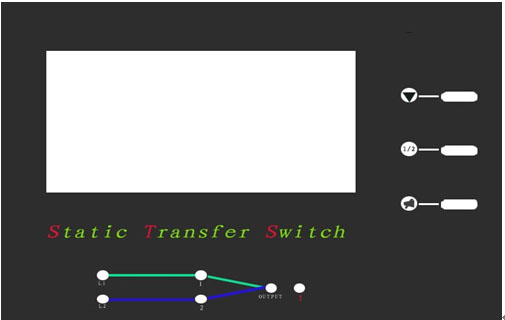

STS静态转换开关为LCD液晶显示,以下为LCD显示屏的操作和显示内容:

▲      ▼   为显示屏翻页键
    1/2  为STS手动切换键(手动切换一路,二路供电)
     喇叭为STS报警消音键(STS故障,两路任一路断电或输入过高压过低压时机器会报警,90秒后会自动消音,也可以按此键一秒消音)。
     L1指示灯亮:一路输入正常
     L2指示灯亮:二路输入正常
     1指示灯亮:一路供电状态
     2指示灯亮:二路供电状态
     OUTPUT灯亮:输出正常
     !指示灯亮: STS故障,两路任一路断电或输入过高压过低压

应用领域:
电力  银行   医院   邮电通讯   军事设施
航空管制/卫星通讯广播
核工业的安全和程序控制
电子商务数据处理中心
大中型工矿企业信息中心
高速公路、铁路、地铁控制中心
高校、科研院所
小型通讯交换机
网络设备商用
POS机工作站及其外围设备

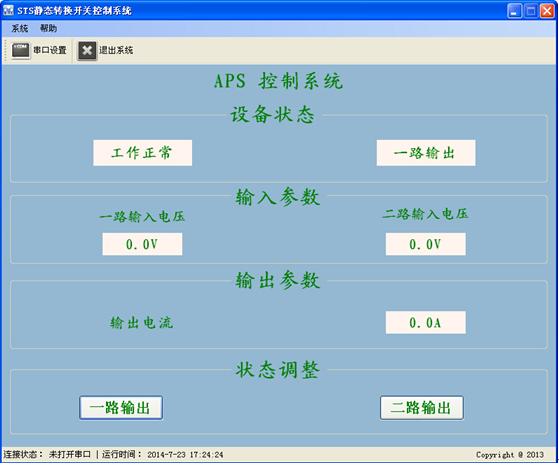

APS系列静态转换开关自带RS232/RS485接口用户除了可以准确了解输入电压参数、输出电压参数、输出电流参数、工作状态(工作正常或异常、一路工作或二路工作)以外,还可以在PC上直接操作STS(一路工作和二路工作之间的切换)。以下为RS232/RS485接口界面:
设备状态:工作正常(STS系统工作正常时显示工作正常,工作不正常时显示工作异常。);二路工作(STS二路供电时显示二路工作,一路供电时显示一路工作)。
输入输出参数为STS输入输出的每相的电压和电流值。


性能特点:
■高低压保护功能:当输入交流低压或超压时,设备会自动转向另一路电源。
■智能检测:当任一时刻,某一路市电断电(含人工切换),设备会自动切换到另一路,免除人工切换或断电的危险。
■超载保护:当负载超过设备负载的100%-125% 连续30分钟,125%-150%连续20秒,150%-300%连续2S设备将自动关断输出并报警,10秒后自动再次开启。
智能报警功能:
■当市电断电时,设备会自动启动报警,90秒后自动消音。
■当市电超限时,设备也会自动报警,90秒后自动消音。
手动切换功能:
■两路电源正常时,可随意将负载转向另一路电源供电。
■当某路市电断电或超限时,设备会自动锁闭手动、自动切换。
■和谐的人机界面设计,采用LCD液晶显示器,显示RSTS运行状态,是人机零距离沟通。
■LCD显示内容:输入电压参数、输出电压参数、输出电流参数、工作状态(工作正常或异常、一路工作或二路工作)。
■RS232/RS485接口,用户除了可以准确了解输入电压参数、输出电压参数、输出电流参数、工作状态(工作正常或异常、一路工作或二路工作)以外,还可以在PC上直接操作STS(一路工作和二路工作之间的切换)。


规格参数:
型号
APS-1163
输出电流
63A
切换时间
≤6ms
切换方式
自动/手动
切换要求
同步/异步
输入M1/M2
220V±15%  47~63HZ

电压
220V±15%  47~63HZ
过流
125% 30分钟 150% 20秒 300%2秒马上保护
效率
≥98%
显示
LCD电量参数/LED状态显示
接口管理
RS232/RS485
环境温度
0℃~40℃
环境湿度
10%~90%(不凝露)
外形尺寸
482﹡400﹡177mm(宽*深*高)
本公司机器整机免费保修两年,终身提供维修保养服务。
